Einzelsenderanalyse aller empfangbaren HF-Signale
Die Einzelsenderanalyse ist ein spezialisiertes Verfahren innerhalb der professionellen Hochfrequenzanalyse. Sie kommt zum Einsatz, wenn ein bestimmtes oder auffälliges Funksignal gezielt untersucht werden soll. Ziel ist es, dieses Signal technisch einzuordnen, sein Verhalten über die Zeit zu beobachten und mögliche Zusammenhänge mit einer verdächtigen Funkquelle zu prüfen.
Während die Spektrumanalyse einen Überblick über die gesamte Funkumgebung liefert, konzentriert sich die Einzelsenderanalyse auf eine einzelne Aussendung oder einen eng abgegrenzten Frequenzbereich. Dadurch können Signalcharakteristik, Pegelverlauf, Modulation, zeitliche Aktivität und räumliche Veränderung deutlich genauer untersucht werden.
Ein auffälliges HF-Signal wird isoliert, genauer beobachtet und technisch bewertet. Die Methode hilft dabei, aus einer allgemeinen Funkauffälligkeit eine konkret prüfbare Signalquelle zu machen.
Wo gehört die Einzelsenderanalyse in den TSCM-Prozess?
Die Einzelsenderanalyse ist kein eigener Schritt des 11-stufigen TSCM-Prozesses. Sie gehört zu Schritt 7, der Hochfrequenzanalyse beziehungsweise RF-Analyse. Sie wird eingesetzt, wenn die Spektrumanalyse, HF-Schwellwertdetektion oder eine andere Funkprüfung bereits ein Signal hervorgehoben hat, das genauer untersucht werden soll.
Die Einzelsenderanalyse ist kein Ersatz für eine vollständige Funkprüfung. Sie beginnt dort, wo ein Signal bereits bekannt oder auffällig ist und deshalb detaillierter untersucht werden soll.
Zur übergeordneten Methode: Hochfrequenzanalyse und RF-Analyse. Den gesamten Untersuchungsablauf erklärt die TSCM-Pillar-Page.
Was ist eine Einzelsenderanalyse?
Bei der Einzelsenderanalyse wird eine bestimmte Funkaktivität gezielt aus der Vielzahl vorhandener Signale herausgegriffen. Der Untersucher betrachtet nicht mehr das gesamte Spektrum, sondern konzentriert sich auf die technischen Eigenschaften genau dieser Aussendung.
Auf welcher Frequenz oder in welchem Frequenzbereich tritt das Signal auf?
Wie verändert sich der Pegel bei unterschiedlichen Messpositionen und Abständen?
Sendet die Quelle dauerhaft, periodisch, ereignisabhängig oder nur in kurzen Bursts?
Welche technischen Merkmale lassen sich erkennen und wie plausibel ist die Aussendung im jeweiligen Umfeld?
Wie funktioniert die Einzelsenderanalyse in der Praxis?
Ein zuvor erkanntes oder ungeklärtes Signal wird für die detaillierte Untersuchung isoliert.
Frequenz, Pegel, zeitlicher Verlauf und weitere technische Merkmale werden erfasst.
Es wird geprüft, ob die Aussendung zu einem bekannten Funkdienst oder einer plausiblen Quelle gehört.
Pegeländerungen bei verschiedenen Messpositionen können helfen, die Quelle näher einzugrenzen.
Bei sprach- oder geräuschaktivierter Technik kann eine kontrollierte Raumbeschallung zusätzliche Informationen liefern.
Der Signalbefund wird mit physischer Inspektion, NLJD, Thermografie und weiteren TSCM-Ergebnissen abgeglichen.
Warum werden Räume bei bestimmten Untersuchungen beschallt?
Ein Teil älterer und auch moderner Überwachungstechnik kann sprach- oder geräuschabhängig reagieren. Solche Geräte müssen nicht permanent senden. Sie können ihre Funkaktivität erst dann erhöhen oder beginnen, wenn Sprache oder andere akustische Ereignisse erkannt werden.
Eine kontrollierte Raumbeschallung kann deshalb dazu dienen, zu prüfen, ob sich ein auffälliges Signal zeitlich mit dem erzeugten Schall verändert. Entscheidend ist dabei nicht die Beschallung selbst, sondern die Frage, ob Funkaktivität und akustisches Ereignis nachvollziehbar miteinander korrelieren.
Nicht jedes Abhörgerät reagiert auf Sprache oder Geräusche. Eine Raumbeschallung ist deshalb nur eine mögliche Untersuchungsmethode innerhalb der Einzelsenderanalyse und wird nur eingesetzt, wenn das Signalverhalten oder die Verdachtslage dies sinnvoll erscheinen lassen.
Sprachgesteuerte und ereignisaktive Sender erkennen
Ein Gerät kann seine Übertragung bei erkannter Sprache aktivieren oder verändern.
Bestimmte Geräte können auf akustische Ereignisse reagieren und nur dann senden.
Ein Gerät kann Daten sammeln und erst in regelmäßigen Abständen übertragen.
Kurze Datenpakete können nur für sehr kurze Zeit im Spektrum erscheinen.
Ein Sender kann erst nach einem externen Trigger oder einer eingehenden Verbindung aktiv werden.
Manche Geräte ändern ihr Funkverhalten abhängig von Bewegung, Nutzung oder anderen Zuständen.
Abgleich von Raumton und Funksignal
Wenn eine verdächtige Aussendung zeitgleich mit akustischen Ereignissen auftritt oder sich dabei deutlich verändert, kann dies ein Hinweis auf eine mögliche Abhängigkeit sein. Ein solcher Zusammenhang muss jedoch reproduzierbar und technisch plausibel sein.
Auch legitime Geräte können auf Sprache, Bewegung oder Nutzung reagieren. Ein zeitlicher Zusammenhang muss deshalb immer im Kontext von Gerätetyp, Funkumgebung, Einbauort und weiteren Messergebnissen bewertet werden.
Untersuchung von Signalcharakteristik und Modulation
Die Einzelsenderanalyse kann deutlich mehr leisten als nur die Frequenz eines Signals festzustellen. Abhängig von Signalart und eingesetzter Messtechnik können weitere Merkmale betrachtet werden.
Je nach Funkverfahren können technische Signalanteile hörbar oder auswertbar sein. Moderne digitale und verschlüsselte Übertragungen lassen sich jedoch nicht allein durch einen Empfänger in verständliche Inhalte umwandeln. Für TSCM ist vor allem die technische Einordnung des Signals entscheidend.
Welche Geräte und Funkquellen können damit untersucht werden?
Die Einzelsenderanalyse ist vor allem dann sinnvoll, wenn eine aktive oder zeitweise aktive Funkquelle bereits aufgefallen ist.
Analoge oder digitale Funksender können gezielt auf Frequenz, Pegel und Signalverhalten untersucht werden.
Unbekannte oder auffällige WLAN-Komponenten können im Zusammenhang mit der übrigen Funkumgebung geprüft werden.
Kurze oder periodische Aussendungen können hinsichtlich Zeitverhalten und räumlicher Nähe untersucht werden.
Mobilfunkmodule können während aktiver Kommunikation auffällige Funkaktivität erzeugen, die gezielt analysiert wird.
Funkbasierte Videoübertragung kann bei aktiver Aussendung weiter technisch eingegrenzt werden.
Unbekannte oder nicht plausible Funkaktivität vernetzter Geräte kann einzeln untersucht werden.
Weitere Fachseiten: Detektion drahtloser Übertragungsverfahren, Videokanaldetektion und professionelle Wanzensuche.
Warum sind professionelle Empfänger und Spektrumanalysatoren notwendig?
Eine belastbare Einzelsenderanalyse stellt hohe Anforderungen an Empfangstechnik und Bediener. Ein einfacher Scanner oder Breitbanddetektor kann zwar Funkaktivität anzeigen, liefert aber nur begrenzte Informationen über ein einzelnes Signal.
Auch schwächere Signale müssen zuverlässig beobachtet und voneinander unterschieden werden können.
Die genaue Lage eines Signals im Spektrum ist Grundlage für die weitere technische Bewertung.
Kurze, periodische oder ereignisabhängige Aussendungen müssen über einen ausreichenden Zeitraum beobachtet werden.
Bandbreite, Modulationsmerkmale und weitere Parameter müssen an das jeweilige Signal angepasst werden können.

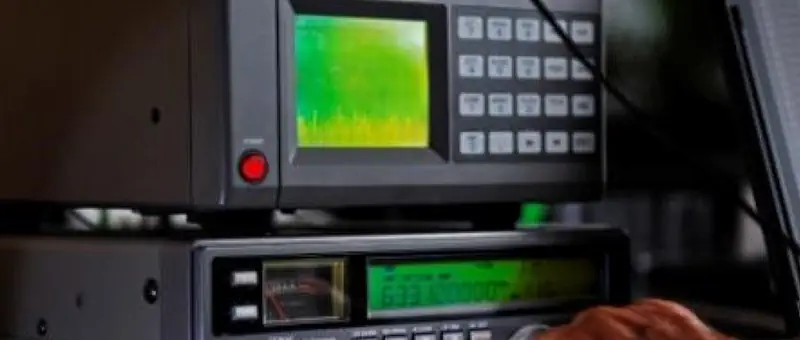

Der abgebildete professionelle Empfänger verdeutlicht den grundlegenden Unterschied zwischen einer gezielten Einzelsenderanalyse und einem einfachen Wanzensucher. Entscheidend ist jedoch nicht ein bestimmtes Gerätemodell, sondern die Kombination aus geeigneter Messtechnik und fachlicher Interpretation.
Einzelsenderanalyse oder HF-Schwellwertdetektion: Was ist der Unterschied?
| Einzelsenderanalyse | HF-Schwellwertdetektion | |
|---|---|---|
| Ausgangspunkt | Ein konkretes oder auffälliges Signal | Auffällige lokale HF-Pegel |
| Schwerpunkt | Detaillierte technische Untersuchung eines Signals | Schnelle Erkennung und räumliche Eingrenzung starker Quellen |
| Typische Frage | Was ist das für ein Signal und wie verhält es sich? | Wo ist eine starke Funkquelle? |
| Rolle | Vertiefende Analyse | Detektion und Priorisierung |
Mehr zur ergänzenden Methode: HF-Schwellwertdetektion. Zur vollständigen Funkprüfung: Hochfrequenzanalyse / RF-Analyse.
Wann ist die Einzelsenderanalyse besonders sinnvoll?
Wenn die RF-Analyse ein ungeklärtes Signal gezeigt hat, das detaillierter bewertet werden muss.
Wenn eine starke lokale Funkquelle bereits räumlich eingegrenzt wurde.
Wenn eine Aussendung nur zu bestimmten Zeiten oder in wiederkehrenden Intervallen erscheint.
Wenn der Verdacht besteht, dass sich Funkaktivität in Abhängigkeit von Sprache oder Geräuschen verändert.
Wenn ein Signal keiner dokumentierten oder plausiblen technischen Quelle zugeordnet werden kann.
Wenn Signalstärke und räumliche Veränderung genutzt werden sollen, um die Quelle weiter einzugrenzen.
Warum die Einzelsenderanalyse oft falsch verstanden wird
Nein. Moderne digitale oder verschlüsselte Übertragungen lassen sich nicht automatisch in verständliche Inhalte umwandeln.
Die Frequenz allein sagt noch nicht, welche Funktion oder welches konkrete Gerät hinter einer Aussendung steht.
Nein. Nur bestimmte sprach- oder geräuschabhängige Systeme reagieren auf akustische Ereignisse.
Nicht sendende, ausgeschaltete oder rein lokal aufzeichnende Elektronik kann bei einer Funkanalyse unauffällig bleiben.
Grenzen der Einzelsenderanalyse
Ohne Funkemission gibt es kein Signal, das einzeln analysiert werden könnte.
Lokale Sprach- oder Datenaufzeichnung kann vollständig ohne Funkübertragung erfolgen.
Ein Signal, das nur sehr selten aktiv wird, kann während des Untersuchungszeitraums unauffällig bleiben.
Die technische Erkennung einer Aussendung bedeutet nicht automatisch, dass deren Nutzdaten zugänglich oder interpretierbar sind.
Router, Mobiltelefone und andere legitime Sender können die Analyse erschweren und müssen sauber getrennt werden.
Abhörtechnik ohne Funkübertragung fällt grundsätzlich nicht in den Aufgabenbereich der Einzelsenderanalyse.
Für nicht sendende Elektronik sind insbesondere NLJD, physische und visuelle Inspektion sowie Thermografie wichtige Ergänzungen.
Einzelsenderanalyse im Zusammenspiel mit anderen TSCM-Verfahren
| Verfahren | Rolle im Zusammenspiel |
|---|---|
| Spektrumanalyse | Findet und priorisiert auffällige Funkaktivität. |
| HF-Schwellwertdetektion | Hilft, starke lokale Signalquellen räumlich einzugrenzen. |
| Einzelsenderanalyse | Untersucht ein konkretes Signal detaillierter. |
| Physische Inspektion | Prüft den vermuteten Einbauort auf Manipulationen. |
| NLJD | Kann Elektronik auch dann auffinden, wenn sie nicht sendet. |
| Thermografie | Kann aktive Elektronik über ungewöhnliche Wärmeentwicklung zusätzlich eingrenzen. |
Die Einzelsenderanalyse ist besonders wertvoll, wenn sie nicht isoliert betrachtet wird. Erst der Abgleich von Signal, Raum, möglichem Einbauort und weiteren Messergebnissen ermöglicht eine belastbare sicherheitstechnische Einordnung.
Warum Lauschabwehr24 bei der Einzelsenderanalyse?
Ein auffälliges Signal wird nicht nur registriert, sondern technisch und räumlich im Kontext der gesamten Funkumgebung bewertet.
Für Einzelsenderanalysen werden geeignete Empfänger und Spektrumanalysatoren eingesetzt, nicht nur einfache Breitbanddetektoren.
Funkergebnisse werden mit physischer Inspektion, NLJD, Thermografie und weiteren Verfahren zusammengeführt.
Entscheidend ist nicht die Zahl gefundener Signale, sondern deren plausible technische Einordnung.
Mehr über unsere Arbeitsweise erfahren Sie unter Qualität und Expertise bei der Lauschabwehr.
Häufige Fragen zur Einzelsenderanalyse
Was ist der Unterschied zwischen Einzelsenderanalyse und Spektrumanalyse?
Die Spektrumanalyse betrachtet die gesamte Funkumgebung. Die Einzelsenderanalyse konzentriert sich dagegen auf ein bestimmtes Signal, das bereits aufgefallen ist und genauer untersucht werden soll.
Warum werden Räume während der Untersuchung beschallt?
Eine kontrollierte Beschallung kann helfen zu prüfen, ob sich ein auffälliges Signal in Abhängigkeit von Sprache oder Geräuschen verändert. Das ist nur bei bestimmten sprach- oder geräuschaktiven Geräten relevant.
Können GSM-, LTE- oder 5G-Wanzen damit gefunden werden?
Wenn ein Mobilfunkmodul während der Untersuchung aktiv sendet und seine Funkaktivität erfasst wird, kann das Signal gezielt weiter untersucht werden. Nicht aktive Geräte können durch Einzelsenderanalyse allein nicht erkannt werden.
Können WLAN- oder Bluetooth-Wanzen analysiert werden?
Aktive WLAN-, Bluetooth- oder BLE-Aussendungen können technisch beobachtet und räumlich eingegrenzt werden. Entscheidend ist anschließend die Zuordnung zu einem konkreten und plausiblen Gerät.
Kann man bei einer Einzelsenderanalyse Gespräche mithören?
Das hängt vollständig von Signalart und Übertragungsverfahren ab. Moderne digitale oder verschlüsselte Funkverbindungen lassen sich nicht automatisch in verständliche Audioinhalte umwandeln. Für TSCM steht die technische Erkennung und Bewertung der Aussendung im Vordergrund.
Ersetzt die Einzelsenderanalyse die RF-Analyse?
Nein. Sie ist ein spezialisiertes Teilverfahren innerhalb der RF-Analyse. Zunächst muss die Funkumgebung untersucht werden, bevor einzelne auffällige Signale gezielt vertieft analysiert werden können.
Können ausgeschaltete Geräte erkannt werden?
Nein. Ohne aktive Funkemission gibt es kein Signal für eine Einzelsenderanalyse. Für solche Szenarien kommen insbesondere NLJD und physische Inspektion zum Einsatz.
Warum reicht ein einfacher Scanner nicht aus?
Ein einfacher Scanner kann eine Frequenz empfangen, bietet aber nur begrenzte Möglichkeiten zur zeitlichen, spektralen und räumlichen Bewertung. Professionelle TSCM benötigt deshalb geeignete Empfangs- und Analysetechnik sowie Erfahrung in der Interpretation.
Zusammenfassung
Die Einzelsenderanalyse ist ein spezialisiertes Verfahren innerhalb von Schritt 7, der Hochfrequenzanalyse. Sie untersucht ein bereits auffälliges oder ungeklärtes Funksignal detaillierter und hilft dabei, dessen technische Eigenschaften, Zeitverhalten und räumliche Herkunft besser einzuordnen.
Ihre Stärke liegt in der gezielten Vertiefung eines konkreten Funkbefunds. Ihre Grenze liegt darin, dass sie nur vorhandene Funkemissionen analysieren kann. Deshalb ist sie Teil eines mehrschichtigen TSCM-Prozesses und wird mit weiteren Verfahren kombiniert.
Für eine vollständige Bewertung werden Funkmessungen mit weiteren technischen und physischen Verfahren kombiniert. Erfahren Sie, wie die Einzelsenderanalyse in Schritt 7 und den gesamten TSCM-Prozess eingebettet ist.
