Non-Linear Junction Detector (NLJD) – Aufspüren ausgeschalteter Abhörgeräte
Der Non-Linear Junction Detector (NLJD), auch Halbleiterdetektor genannt, ist ein wichtiges Werkzeug bei professionellen TSCM-Untersuchungen. Sein besonderer Vorteil: Er sucht nicht nach einem ausgesendeten Funksignal, sondern nach elektronischen Halbleiterstrukturen.
Damit kann ein NLJD auch elektronische Komponenten auffindbar machen, wenn ein Gerät ausgeschaltet, im Standby, defekt oder zum Zeitpunkt der Untersuchung nicht aktiv sendet. Genau darin unterscheidet sich die Methode grundlegend von einer klassischen Hochfrequenz- beziehungsweise RF-Analyse.
Die RF-Analyse sucht nach aktiven Funksignalen, während ein NLJD nach Elektronik sucht. Für eine professionelle Lauschabwehr ergänzen sich beide Verfahren, ersetzen einander aber nicht.
NLJD im TSCM-Prozess
Der Non-Linear Junction Detector ist kein isoliertes Einzelverfahren, sondern Schritt 4 innerhalb des vollständigen TSCM-Prozesses. Seine besondere Aufgabe besteht darin, die Lücke zwischen physischer Inspektion und Funkanalyse zu schließen: Er kann Hinweise auf Elektronik liefern, auch wenn diese zum Untersuchungszeitpunkt nicht aktiv sendet.
Die physische Inspektion liefert erste Hinweise auf mögliche Manipulationen. Der NLJD kann verdächtige Bereiche auf elektronische Halbleiterstrukturen prüfen. Auffälligkeiten werden anschließend optisch, thermisch oder per Funkanalyse weiter eingegrenzt und am Ende im Gesamtzusammenhang bewertet.
Den vollständigen Ablauf finden Sie auf unserer Pillar-Page Technical Surveillance Counter Measures (TSCM): Der vollständige Prozess der professionellen Lauschabwehr.
Warum ist ein NLJD bei der Lauschabwehr so wichtig?
Moderne Abhör- und Überwachungstechnik sendet nicht zwangsläufig dauerhaft. Manche Geräte übertragen nur in bestimmten Situationen, andere speichern Daten zunächst lokal oder befinden sich über längere Zeit im Standby. Eine reine Suche nach aktiven Funksignalen kann solche Geräte deshalb unentdeckt lassen.
Funkwanzen und andere elektronische Sender können vorhanden sein, obwohl zum Untersuchungszeitpunkt kein verwertbares Funksignal ausgesendet wird.
Mobilfunkbasierte Geräte kommunizieren nicht zwingend kontinuierlich. Zwischen einzelnen Übertragungen kann eine reine RF-Messung unauffällig bleiben.
Digitale Sprach- oder Bildrekorder können Daten lokal speichern und ganz ohne laufende Funkübertragung arbeiten.
Auch Fernschaltmodule, Mikrofonverstärker, Steuerungen oder Kameratechnik enthalten Halbleiterbauteile, nach denen mit einem NLJD gesucht werden kann.
Moderne Bedrohungen, bei denen NLJD besonders wichtig ist
Moderne Überwachungstechnik ist oft klein, energiesparend und nur zeitweise aktiv. Genau deshalb gewinnt die Suche nach elektronischen Halbleiterstrukturen an Bedeutung. Ein NLJD kann insbesondere dort wertvolle Hinweise liefern, wo klassische Funkmessungen allein keine ausreichende Aussage ermöglichen.
Kompakte Bluetooth-Low-Energy-Elektronik kann lange im Standby verbleiben und nur kurzzeitig kommunizieren.
Miniaturisierte Netzwerk- und Gebäudetechnik kann in bestehende Umgebungen integriert oder manipuliert werden.
USB-Hardware und manipulierte Kabel können äußerlich unauffällig wirken, enthalten jedoch zusätzliche Elektronik.
Verdeckte Elektronik kann in Steckdosen, Netzteilen, Möbeln, technischen Geräten oder Einbauten verborgen sein.
Kameramodule und Netzwerkelektronik enthalten Halbleiterstrukturen, die je nach Einbausituation mit NLJD auffällig werden können.
Recorder sowie GSM-, LTE- und 5G-Technik können lokal speichern oder zwischen Übertragungen unauffällig bleiben.
Ein NLJD identifiziert dabei niemals automatisch den Gerätetyp. Er liefert einen technischen Hinweis auf vorhandene nichtlineare oder elektronische Strukturen, der anschließend fachlich bewertet werden muss.
Wann ist der Einsatz eines NLJD besonders sinnvoll?
Wenn Geräte vermutet werden, die lokal speichern oder zum Prüfzeitpunkt nicht senden.
Wenn Räume, technische Einrichtungen oder Einbauten verändert wurden und Fremdelektronik ausgeschlossen werden soll.
Zum Beispiel Vorstandsbüros, Besprechungsräume, Kanzleien oder Bereiche mit besonders vertraulicher Kommunikation.
Wenn zahlreiche reguläre elektronische Komponenten vorhanden sind und verdächtige Bereiche differenziert bewertet werden müssen.
Als ergänzendes Verfahren bei der Suche nach nachträglich eingebrachter Elektronik oder Ortungstechnik.
Wenn physische oder optische Auffälligkeiten auf zusätzliche Elektronik hindeuten.
Eine professionelle Untersuchung kombiniert mehrere aufeinander abgestimmte Mess- und Prüfverfahren. Wir besprechen mit Ihnen vertraulich, welche Untersuchungsmethoden für Büro, Wohnung, Fahrzeug oder andere Bereiche sinnvoll sind.
Kostenfrei anrufen: 0800 33 33 583Wie funktioniert ein NLJD?
Ein NLJD arbeitet nach einem anderen technischen Prinzip als ein Funkempfänger oder Spectrum Analyzer. Das Gerät sendet ein definiertes Hochfrequenzsignal in den zu untersuchenden Bereich. Elektronische Halbleiterübergänge reagieren darauf nichtlinear und erzeugen charakteristische harmonische Rücksignale.

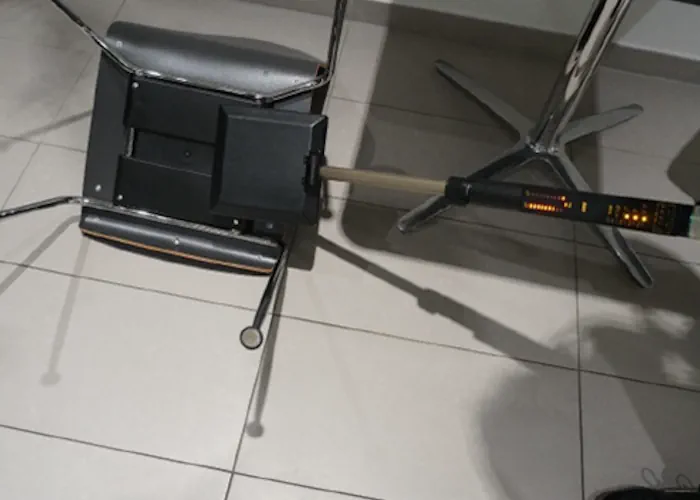

Die Sonde wird systematisch über die relevante Oberfläche oder das zu prüfende Objekt geführt.
Das Messgerät registriert harmonische Antworten, die durch nichtlineare elektronische Übergänge entstehen können.
Bei einer auffälligen Reaktion wird die Position genauer lokalisiert und erneut aus unterschiedlichen Richtungen geprüft.
Erst die Kombination aus Messsignal, Einbauort, Material und weiteren Untersuchungsergebnissen erlaubt eine fachliche Einordnung.
Das Gerät zeigt zunächst eine mögliche elektronische beziehungsweise nichtlineare Struktur an. Ob es sich um legitime Elektronik, eine bauliche Besonderheit, Korrosion oder tatsächlich um verdächtige Technik handelt, muss anschließend fachlich geprüft werden.
Welche Bereiche werden mit dem Halbleiterdetektor untersucht?
Der NLJD wird dort eingesetzt, wo elektronische Komponenten verborgen sein könnten und eine rein visuelle Kontrolle nicht ausreicht. Die Untersuchung erfolgt systematisch und orientiert sich am Objekt, am Risikoprofil und an möglichen Einbauorten.
Wände, Decken, Fußböden und andere Konstruktionen können untersucht werden, soweit Material und Aufbau eine sinnvolle Messung zulassen.
Schränke, Tische, Verkleidungen und andere Einbauten kommen insbesondere bei schwer einsehbaren Bereichen in Betracht.
Kabelkanäle, Lüftungsbereiche und technische Einrichtungen können auf auffällige elektronische Komponenten überprüft werden.
Der NLJD kann helfen, verdächtige Bereiche hinter bestimmten Oberflächen zu erkennen, ohne eine Konstruktion sofort öffnen zu müssen.
Objekte, deren Aufbau oder Position technisch auffällig erscheint, können gezielt in die Prüfung einbezogen werden.
Gerade dort spielt der Halbleiterdetektor seine Stärke aus, als Ergänzung zu visueller Kontrolle und anderen TSCM-Verfahren.
Wie werden Fehlalarme vermieden?
Moderne Gebäude enthalten sehr viel legitime Elektronik. Steckdosen, Sensoren, Steuerungen, Netzwerkgeräte, Displays oder Smart-Building-Komponenten können ebenfalls eine NLJD-Reaktion hervorrufen. Eine einzelne Anzeige des Geräts ist daher noch kein Befund.
Passt elektronische Technik an dieser Stelle zur normalen Nutzung des Raums, oder ist die Position ungewöhnlich?
Das Verhältnis der gemessenen harmonischen Komponenten liefert zusätzliche Hinweise für die technische Bewertung.
Metallische Verbindungen, Oxidation und Korrosion können nichtlineare Effekte erzeugen und müssen als mögliche Ursache berücksichtigt werden.
Visuelle Inspektion, RF-Analyse, Thermografie und weitere Prüfverfahren helfen, einen auffälligen Bereich richtig einzuordnen.
Der NLJD ist ein leistungsfähiges Suchwerkzeug. Aussagekraft gewinnt das Verfahren jedoch erst durch die fachliche Interpretation und den Abgleich mit den übrigen Ergebnissen der Lauschabwehr.
Welche Grenzen hat ein NLJD?
Auch ein Non-Linear Junction Detector ist kein universelles Gerät für jede Form des Ausspähens. Er erkennt elektronische oder nichtlineare Strukturen, nicht automatisch deren Zweck.
Manipulationen innerhalb bestehender IT-, Telefonie- oder Netzwerksysteme werden durch einen NLJD nicht als solche identifiziert.
Wo keine relevanten elektronischen Bauteile vorhanden sind, fehlt die technische Grundlage für eine NLJD-Detektion.
Dicke, stark abschirmende oder ungünstig aufgebaute Materialien können eine Untersuchung erschweren oder die erreichbare Tiefe reduzieren.
Das Verfahren kann nicht allein entscheiden, ob eine gefundene elektronische Struktur harmlos oder sicherheitsrelevant ist.
Deshalb wird der NLJD innerhalb einer professionellen Untersuchung mit weiteren Methoden kombiniert, insbesondere mit RF-Analyse (Hochfrequenzanalyse), visueller Inspektion, Thermografie, Netzwerkanalyse und HF-Schwellwertdetektion.
| Untersuchungsmethode | Was wird primär gesucht? | Besondere Stärke |
|---|---|---|
| NLJD | Elektronische / nichtlineare Strukturen | Kann auch nicht sendende Elektronik auffindbar machen |
| RF-Analyse | Aktive Hochfrequenz- und Funksignale | Analyse und Lokalisierung aktiver Sender |
| Visuelle Inspektion | Physische Auffälligkeiten und Einbauorte | Direkte Kontrolle von Räumen, Installationen und Gegenständen |
| Thermografie | Temperaturauffälligkeiten | Kann aktive beziehungsweise erwärmte Elektronik sichtbar machen |
Warum Lauschabwehr24 beim NLJD?
Ein NLJD liefert technische Reaktionen. Erst Erfahrung, Plausibilitätsprüfung und der Abgleich mit weiteren Verfahren machen daraus eine belastbare sicherheitstechnische Bewertung.
NLJD wird bei Lauschabwehr24 nicht isoliert eingesetzt, sondern mit physischer Inspektion, RF-/Hochfrequenzanalyse, Thermografie und optischer Kontrolle kombiniert.
Mehr über unsere Arbeitsweise erfahren Sie auf der Seite Qualität & Expertise bei der Lauschabwehr.
Wenn Sie den Verdacht haben, dass Räume oder technische Einrichtungen manipuliert wurden, besprechen wir mit Ihnen vertraulich die geeignete Untersuchungsstrategie.
Jetzt beraten lassen: 0800 33 33 583Oft gestellte Fragen zum NLJD
Kann ein NLJD ausgeschaltete Wanzen finden?
Ja. Das ist eine der wichtigsten Stärken der Methode. Ein aktives Funksignal ist nicht erforderlich, weil der NLJD auf elektronische oder nichtlineare Strukturen reagiert. Ob eine gefundene Struktur tatsächlich zu einer Wanze gehört, muss anschließend technisch überprüft werden.
Kann ein NLJD durch Wände sehen?
Nicht im Sinne eines bildgebenden Geräts. Ein NLJD kann unter geeigneten Bedingungen elektronische Komponenten hinter bestimmten Oberflächen detektierbar machen. Reichweite und Aussage hängen unter anderem von Material, Aufbau, Abschirmung, Einbautiefe und Größe der elektronischen Bauteile ab.
Kann ein NLJD versteckte Kameras finden?
Ja, sofern die elektronischen Komponenten der Kamera in der konkreten Einbausituation mit dem NLJD erfassbar sind. Das Gerät erkennt dabei nicht „die Kamera“ als solche, sondern reagiert auf elektronische Halbleiterstrukturen.
Ersetzt ein NLJD die RF-Analyse?
Nein. Beide Verfahren erfüllen unterschiedliche Aufgaben. Die RF-Analyse untersucht aktive Funksignale; der NLJD sucht nach elektronischen Strukturen unabhängig davon, ob diese gerade senden. In einer professionellen TSCM-Untersuchung ergänzen sich beide Methoden.
Der NLJD ist ein wichtiger Baustein professioneller TSCM, ersetzt jedoch niemals den vollständigen Untersuchungsprozess. Welche Kombination aus physischer Inspektion, NLJD, Funkanalyse, Thermografie, Optik und Netzwerkprüfung sinnvoll ist, hängt von Objekt, Bedrohungslage und Schutzbedarf ab.
