Thermografie bei der Lauschabwehr: Wärmebildkamera im professionellen TSCM‑Prozess
Inhaltsübersicht
- 1 Thermografie bei der Lauschabwehr: Wärmebildkamera im professionellen TSCM‑Prozess
- 1.1 Thermografie im TSCM-Prozess
- 1.2 Warum wird eine Wärmebildkamera bei der Lauschabwehr eingesetzt?
- 1.3 Wann ist Thermografie bei der Lauschabwehr besonders sinnvoll?
- 1.4 Wie funktioniert die Thermografie?
- 1.5 Warum Thermografie oft falsch verstanden wird
- 1.6 Welche Abhörgeräte können thermisch auffallen?
- 1.7 Typische thermische Auffälligkeiten bei TSCM-Untersuchungen
- 1.8 Thermografie im Zusammenspiel mit anderen TSCM-Verfahren
- 1.9 Die Vorteile moderner Wärmebildkameras beim Abhörschutz
- 1.10 Welche Grenzen hat die Thermografie?
- 1.11 Warum Lauschabwehr24 bei der Thermografie?
- 1.12 Häufige Fragen zur Thermografie
Die Thermografie ist ein wichtiges ergänzendes Verfahren bei professionellen TSCM-Untersuchungen. Mit einer Wärmebildkamera werden Temperaturunterschiede an Oberflächen sichtbar gemacht. Dadurch können Bereiche auffallen, in denen sich aktive Elektronik, Stromversorgungen oder andere Wärmequellen befinden, die an dieser Stelle nicht zu erwarten wären.
Die Wärmebildkamera erkennt dabei keine „Wanze“ als solche. Sie liefert vielmehr thermische Hinweise, die im Zusammenhang mit der physischen Inspektion, dem Non-Linear Junction Detector, der optischen Kontrolle und der Funkanalyse bewertet werden.
Die Wärmebildkamera sucht nicht nach Funksignalen oder Halbleitern, sondern nach ungewöhnlichen Temperaturmustern. Genau diese zusätzliche Perspektive macht sie innerhalb einer mehrschichtigen TSCM-Untersuchung wertvoll.
Thermografie im TSCM-Prozess
Die Thermografie bildet Schritt 5 des 11-stufigen TSCM-Prozesses. Sie steht zwischen NLJD und optischer Inspektion und ergänzt diese Verfahren um eine thermische Perspektive. Anschließend kann die RF-Analyse aktive Funksignale prüfen. Die gemeinsame technische Bewertung aller Feststellungen erfolgt später im Gesamtprozess.
Die physische Inspektion zeigt mögliche Manipulationen, der NLJD kann auf elektronische Halbleiterstrukturen hinweisen und die Thermografie ergänzt diese Feststellungen um die Frage, ob in einem Bereich ungewöhnliche Wärme entsteht. Optische Inspektion und RF-Analyse liefern weitere Informationen. Die belastbare technische Einordnung erfolgt anschließend aus dem Zusammenspiel aller Ergebnisse.
Den vollständigen Ablauf finden Sie auf unserer Pillar-Page Technical Surveillance Counter Measures (TSCM): Der vollständige Prozess der professionellen Lauschabwehr.
Zur Einordnung dieses Arbeitsschritts empfehlen wir außerdem die Seiten zur NLJD-Analyse, zur visuellen Kontrolle und zur RF- und Hochfrequenzanalyse.
Warum wird eine Wärmebildkamera bei der Lauschabwehr eingesetzt?
Elektronische Geräte benötigen Energie. Ein Teil dieser Energie wird im Betrieb als Wärme abgegeben. Das gilt auch für sehr kleine elektronische Komponenten, etwa Prozessoren, Funkmodule, Kamerasensoren, Spannungswandler oder Netzteile.
Genau diesen Umstand macht sich die Thermografie zunutze. Während andere Untersuchungsmethoden nach Funksignalen oder elektronischen Bauteilen suchen, untersucht die Wärmebildkamera die thermischen Eigenschaften der Umgebung.
Dadurch lassen sich Hinweise auf aktive Elektronik gewinnen, die sich hinter Verkleidungen, in Möbeln, an Decken, in Trockenbauwänden oder in technischen Installationen befinden kann.
Wann ist Thermografie bei der Lauschabwehr besonders sinnvoll?
Wenn sich hinter Oberflächen aktive Elektronik oder eine nicht erklärbare Wärmequelle befinden könnte.
Wenn Schränke, Tische, Verkleidungen oder andere Einbauten nicht ohne Weiteres vollständig geöffnet werden können.
Als ergänzende Methode, um ungewöhnliche Wärmeentwicklungen innerhalb komplexer technischer Umgebungen einzugrenzen.
Zum Beispiel Besprechungsräume, Vorstandsbüros, Kanzleien und andere Bereiche mit vertraulicher Kommunikation.
Wenn neue Installationen, Verkleidungen oder technische Komponenten eingebracht wurden und Auffälligkeiten ausgeschlossen werden sollen.
Wenn ein Bereich bereits auf Elektronik hinweist und zusätzlich geprüft werden soll, ob dort aktive Wärmeentwicklung feststellbar ist.
Eine professionelle Untersuchung kombiniert mehrere aufeinander abgestimmte Mess- und Prüfverfahren. Wir besprechen mit Ihnen vertraulich, welche Untersuchungsmethoden für Büro, Wohnung, Fahrzeug oder andere Bereiche sinnvoll sind.
Kostenfrei anrufen: 0800 33 33 583Wie funktioniert die Thermografie?

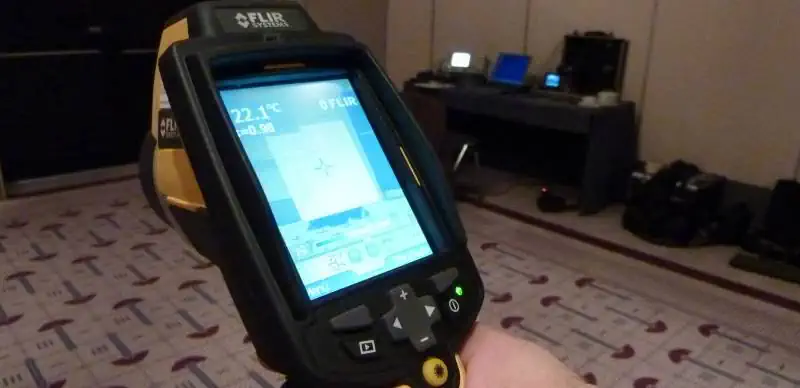

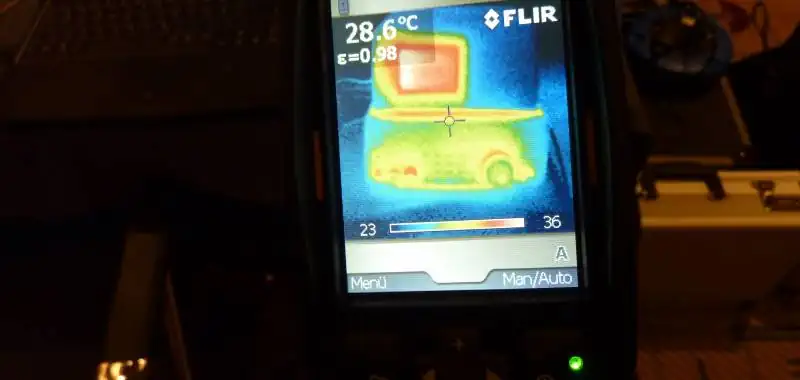

Eine Wärmebildkamera misst die von Oberflächen abgegebene Infrarotstrahlung und stellt daraus Temperaturunterschiede bildlich dar. Wärmere und kältere Bereiche werden je nach gewählter Darstellung durch unterschiedliche Farbtöne sichtbar.
Für den TSCM-Techniker entsteht damit eine zusätzliche Informationsquelle. Zeigt ein Bereich ein ungewöhnliches Temperaturmuster, wird geprüft, ob dafür eine plausible Ursache vorhanden ist oder ob weitere Untersuchungen erforderlich sind.
Der Raum und bekannte Wärmequellen werden zunächst beurteilt, damit Heizungen, Leuchten, Netzteile oder Sonneneinstrahlung nicht vorschnell als Auffälligkeit gewertet werden.
Wände, Decken, Möbel, technische Installationen und weitere relevante Bereiche werden mit der Wärmebildkamera untersucht.
Ungewöhnliche Temperaturmuster werden aus verschiedenen Positionen und unter Berücksichtigung der Oberflächenbeschaffenheit überprüft.
Erst der Abgleich mit Bauweise, bekannten Wärmequellen und weiteren TSCM-Ergebnissen erlaubt eine fachliche Einordnung.
Warum Thermografie oft falsch verstanden wird
Wärmebildkameras werden in Medien und Produktwerbung oft so dargestellt, als könnten sie versteckte Technik unmittelbar sichtbar machen. In der professionellen Lauschabwehr ist die Aussagekraft deutlich differenzierter. Die Kamera zeigt Temperaturunterschiede an Oberflächen, keine Geräte und keine Abhörtechnik.
Das ist falsch. Gemessen wird die Infrarotstrahlung der sichtbaren Oberfläche. Eine dahinterliegende Wärmequelle kann sich nur indirekt zeigen, wenn sie die Temperatur dieser Oberfläche beeinflusst.
Auch das ist falsch. Eine Wärmebildkamera reagiert ausschließlich auf messbare Temperaturunterschiede. Ein thermisch unauffälliges oder ungünstig eingebautes Gerät kann unerkannt bleiben.
Ein vollständig stromloses Gerät erzeugt in der Regel keine eigene relevante Wärme. Für solche Szenarien sind insbesondere NLJD, physische Inspektion und optische Kontrolle wichtig.
Nein. Heizungsleitungen, Netzteile, Beleuchtung, Sonneneinstrahlung, Reibung oder andere normale Wärmequellen können ähnliche Temperaturmuster erzeugen.
Thermografie ist kein „Wanzenfinder“. Sie ist ein ergänzendes Analyseverfahren, das auffällige Bereiche sichtbar machen kann. Erst die Kombination mit weiteren TSCM-Verfahren entscheidet, ob eine thermische Auffälligkeit sicherheitsrelevant ist.
Welche Abhörgeräte können thermisch auffallen?
Ob technische Überwachung mit Thermografie sichtbar wird, hängt nicht vom Namen oder Typ des Geräts ab. Entscheidend ist, ob die Elektronik in Betrieb ist, Wärme erzeugt und diese Wärme unter den jeweiligen Bedingungen an einer messbaren Oberfläche erkennbar wird.
Passende Vertiefungen: Wanzen und Abhörgeräte aufspüren, versteckte Kameras finden und Abhörtechnik im Überblick.
Typische thermische Auffälligkeiten bei TSCM-Untersuchungen

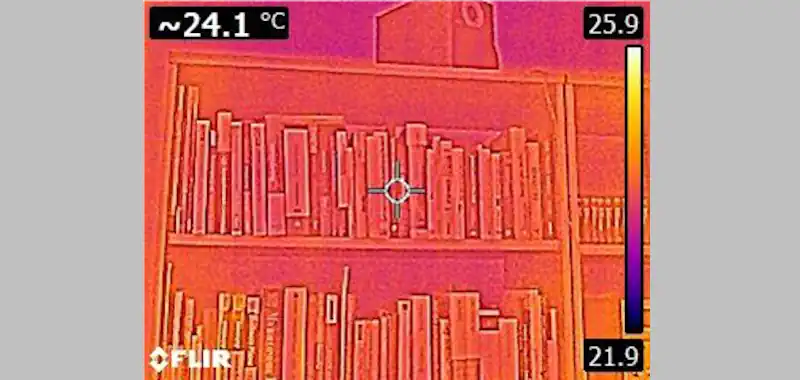

Eine Wärmebildkamera zeigt zunächst keine Geräte, sondern Temperaturmuster. In der Praxis können verschiedene Auffälligkeiten Anlass für eine genauere Prüfung geben.
Eine kleine, klar begrenzte Erwärmung an einer Stelle, an der nach Raum- oder Geräteaufbau keine Wärmequelle zu erwarten ist.
Ein ungewöhnliches Temperaturmuster im Bereich einer Steckdose oder eines Netzteils kann eine weitere technische Prüfung erforderlich machen.
Temperaturunterschiede an Trockenbau, Decken oder Möbelrückwänden können auf dahinterliegende aktive Komponenten hinweisen.
Ein Gegenstand kann eine lokale Wärmeentwicklung zeigen, die nicht zu seiner erwartbaren Funktion passt.
Heizungsleitungen, Netzteile, Leuchten, Sonneneinstrahlung, Luftströmungen oder reflektierende Oberflächen können ebenfalls auffällige Wärmebilder erzeugen. Erst die technische Plausibilitätsprüfung entscheidet, ob weitere Maßnahmen erforderlich sind.
Thermografie im Zusammenspiel mit anderen TSCM-Verfahren
Die Thermografie ist besonders wertvoll, wenn ihre Ergebnisse mit anderen Untersuchungsmethoden zusammengeführt werden. Jedes Verfahren betrachtet eine andere physikalische Eigenschaft.
| Untersuchungsmethode | Was wird primär untersucht? | Besondere Stärke |
|---|---|---|
| Thermografie | Temperaturmuster an Oberflächen | Kann aktive Elektronik über ungewöhnliche Wärmeentwicklung eingrenzen |
| NLJD | Elektronische Halbleiterstrukturen | Kann auch nicht sendende Elektronik auffindbar machen |
| RF-Analyse | Aktive Hochfrequenz- und Funksignale | Analyse und Lokalisierung aktiver Sender |
| Optische Inspektion | Physische Auffälligkeiten und Einbauorte | Direkte Überprüfung verdächtiger Bereiche |
| Netzwerkanalyse | Netzwerkgeräte und digitale Kommunikation | Bewertung unbekannter oder auffälliger vernetzter Komponenten |
Die Vorteile moderner Wärmebildkameras beim Abhörschutz
Flächen und Gegenstände können untersucht werden, ohne sie sofort öffnen oder verändern zu müssen.
Temperaturunterschiede werden flächig sichtbar und ermöglichen eine gezielte Eingrenzung auffälliger Bereiche.
Thermografische Aufnahmen können relevante Feststellungen nachvollziehbar dokumentieren.
Das Verfahren liefert eine zusätzliche Informationsschicht, die weder RF-Analyse noch NLJD in gleicher Form bieten.
Welche Grenzen hat die Thermografie?
Auch eine hochwertige Wärmebildkamera ist kein universelles Gerät zur Erkennung von Abhörtechnik. Sie misst Temperaturverteilungen an Oberflächen und ist deshalb von physikalischen und Umgebungsbedingungen abhängig.
Ein vollständig ausgeschaltetes Gerät erzeugt normalerweise keine relevante eigene Wärme und kann thermisch unauffällig bleiben.
Wärme muss sich bis zur messbaren Oberfläche ausbreiten. Dämmung, Metall, Abstand und Materialaufbau können dies verhindern oder verändern.
Glänzende oder metallische Oberflächen können Infrarotstrahlung reflektieren und dadurch irreführende Temperaturbilder erzeugen.
Heizung, Elektronik, Leitungen, Sonnenlicht und andere legitime Ursachen müssen von sicherheitsrelevanten Auffälligkeiten unterschieden werden.
Warum Lauschabwehr24 bei der Thermografie?
Ein Wärmebild zeigt Temperaturunterschiede. Erst die fachliche Bewertung von Raum, Bauweise, Materialien und bekannten Wärmequellen entscheidet, ob eine Auffälligkeit sicherheitsrelevant sein könnte.
Thermografie wird bei Lauschabwehr24 nicht isoliert eingesetzt, sondern mit physischer Inspektion, NLJD, RF-/Hochfrequenzanalyse und optischer Kontrolle kombiniert.
Mehr über unsere Arbeitsweise erfahren Sie auf der Seite Qualität & Expertise bei der Lauschabwehr.
Weitere Grundlagen: Abhörsicherheit und Abhörschutz.
Häufige Fragen zur Thermografie
Kann eine Wärmebildkamera ausgeschaltete Wanzen finden?
Nicht zuverlässig. Ein vollständig stromloses Gerät erzeugt normalerweise keine eigene relevante Wärmeabstrahlung. Für ausgeschaltete oder nicht sendende Elektronik sind insbesondere physische Inspektion, NLJD und optische Kontrolle wichtig.
Können versteckte Kameras mit Thermografie erkannt werden?
Eine aktive Kamera kann unter geeigneten Bedingungen thermisch auffallen, wenn ihre Elektronik eine messbare Temperaturveränderung an einer zugänglichen Oberfläche erzeugt. Die Wärmebildkamera identifiziert dabei nicht die Kamera selbst, sondern eine mögliche Wärmequelle.
Kann man mit einer Wärmebildkamera durch Wände sehen?
Nein. Eine Wärmebildkamera misst die Infrarotstrahlung der sichtbaren Oberfläche. Eine dahinterliegende Wärmequelle kann sich nur indirekt zeigen, wenn sie die Oberflächentemperatur ausreichend beeinflusst.
Ersetzt Thermografie die RF-Analyse?
Nein. Beide Verfahren erfüllen unterschiedliche Aufgaben. Die RF-Analyse untersucht aktive Funksignale, während die Thermografie Temperaturunterschiede sichtbar macht. Innerhalb einer professionellen TSCM-Untersuchung ergänzen sich beide Methoden.
Thermografie ist Schritt 5 des professionellen TSCM-Prozesses. Welche Kombination aus physischer Inspektion, NLJD, Wärmebildanalyse, Funkmessung, optischer Kontrolle und Netzwerkprüfung erforderlich ist, hängt von Objekt, Bedrohungslage und Schutzbedarf ab.
